Inżynier opracował pierwszą niestandardową płytę główną do PlayStation 1, która nie pochodzi od Sony – i może dzięki temu uratować uszkodzone konsole.

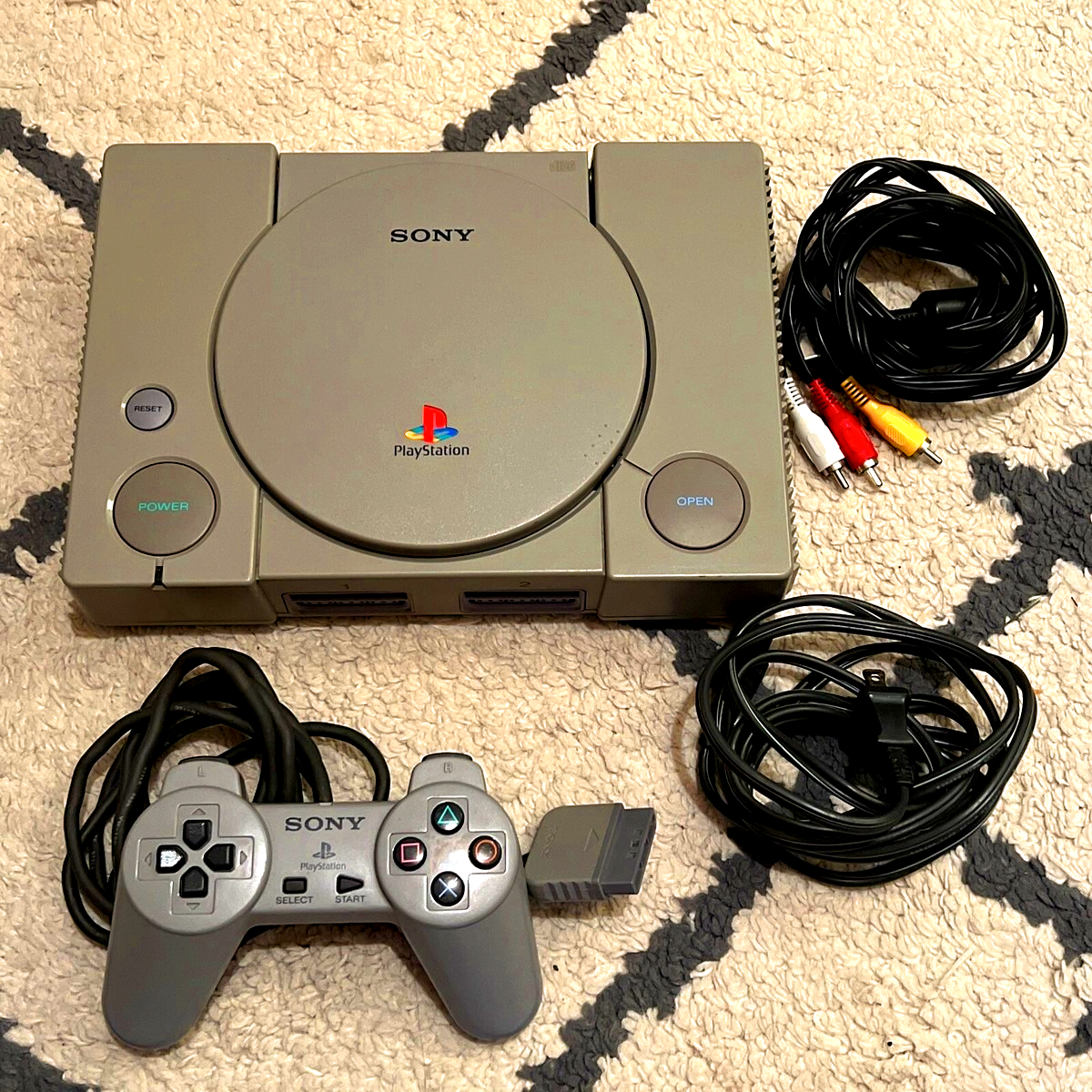

3 grudnia 1994 roku na świat przyszła pierwsza konsola PlayStation. Od tego czasu wiele się zmieniło w świecie gier, ale PSOne nadal cieszy się dużą popularnością wśród miłośników retro.
Jednak konsola Sony, podobnie jak autor tych słów, starszy o cztery dni, wykazuje pierwsze oznaki starości: tutaj (ponownie) słabną oczy, tam laser. Tu wygina się plecy, tam kondensatory i regulatory napięcia tracą swoją funkcjonalność.
Problem polega na tym, że podczas gdy autor musi po prostu udać się do lekarza, w przypadku PlayStation 1 nie ma już części zamiennych Sony – przynajmniej do tej pory.
Projekt nsOne: samotny wojownik z czasem
Pomysłowy inżynier przyjrzał się dokładniej wnętrzu konsoli i zaprezentował pierwszy działający prototyp płyty głównej PS1, który został opracowany poza firmą Sony. Projekt nosi odpowiednią nazwę „nsOne” (skrót od „Not Sony’s One”).
W przeciwieństwie do nowoczesnych emulatorów lub replik opartych na układach FPGA, nsOne jest prawdziwą płytką drukowaną, w pełni kompatybilną z oryginalnymi chipami PlayStation 1.
Prace nad płytą główną nsOne rozpoczęły się w marcu 2024 roku, kiedy włoski inżynier elektronik Lorentio Brodesco podczas naprawy PlayStation 1 odkrył, że oryginalna dokumentacja jest niekompletna lub w ogóle niedostępna. To odkrycie doprowadziło do ambitnego przedsięwzięcia: całkowitej rekonstrukcji schematów obwodów jednej z najpopularniejszych konsoli do gier.
- Brodesco zastosował niekonwencjonalną metodę realizacji swojego przedsięwzięcia. Zeszlifował oryginalną płytę główną, aby odsłonić wewnętrzne warstwy, a następnie porównał odsłonięte ścieżki przewodzące z danymi komponentów zawartymi w instrukcjach serwisowych.
- Dzięki technikom skanowania optycznego i ręcznej inżynierii odwrotnej zrekonstruował każdy obwód PlayStation 1 za pomocą nowoczesnego oprogramowania do projektowania płytek drukowanych.
nsOne jako koło ratunkowe dla uszkodzonych konsol
Płytka oparta jest na serii PU-23 modeli SCPH-900X, ale ponownie wprowadza port równoległy, który został usunięty w późniejszych wersjach. W ten sposób Brodesco stworzył „hybrydę, która nigdy oficjalnie nie istniała”.
Nowa płytka jest czterowarstwową konstrukcją PCB, która ulepsza oryginalną dwuwarstwową konstrukcję konsoli, zachowując jednocześnie te same wymiary. Akceptuje wszystkie oryginalne układy PlayStation 1, w tym procesor, procesor graficzny, procesor SPU, pamięć RAM, oscylatory i regulatory napięcia.
Po raz pierwszy w historii pojawiła się płyta główna PS1, która nie została wyprodukowana przez Sony
autorstwau/LorentioB wpsx
☻
Kampania Kickstarterdla projektu nsOne zakończyła się sukcesem. Do czerwca 2025 r. Brodesco zebrał już prawie 5800 euro od 65 osób, znacznie przekraczając swój pierwotny cel, który wynosił 5000 euro.
Kampania oferowała różne poziomy finansowania: pusta czterowarstwowa płytka kosztuje 35 euro, a w pełni wyposażona płytka ze wszystkimi niezbędnymi chipami jest dostępna za 80 euro. Dostawa jest planowana na styczeń 2026 roku.
Zadbano również o przyszłość: Brodesco chce udostępnić obszerną dokumentację, pliki projektowe i gotowe do produkcji plany, a w przyszłości na tej podstawie zbudować przenośną konsolę PlayStation 1.
